Pour faire simple
- Coffret électrique : cerveau indispensable de la piscine, il gère et protège tous les équipements électriques du bassin.
- Sécurité piscine : assure la protection contre les surintensités, les fuites à la terre et les électrocutions grâce à des composants normés.
- Automatisation piscine : l’horloge et les contacteurs permettent de programmer la filtration et d’optimiser l’usage énergétique.
- Tableau électrique piscine : doit être adapté à la configuration (standard, évolutif ou connecté) pour anticiper les besoins futurs.
- Raccordement électrique piscine : installation soumise à la norme NF C 15-100, exigeant une mise à la terre irréprochable et un emplacement sécurisé.
Autrefois, une piscine se résumait à une pompe, un filet et du chlore en pastilles. Aujourd’hui, faire tourner un bassin en parfait état demande une gestion électrique presque chirurgicale. Loin d’être un simple boîtier, le coffret électrique est devenu le cerveau du système – celui qui orchestre filtration, éclairage et sécurité. Le laisser au hasard ? C’est risquer des pannes, des surconsommations, voire des accidents. Pourtant, trop de propriétaires attendent l’incident pour s’y intéresser.
La centralisation électrique au service de la pérennité du bassin

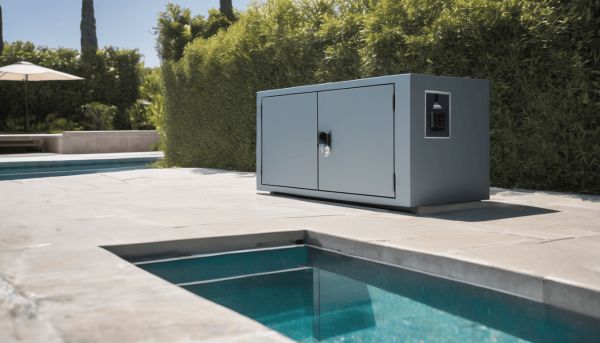

Le coffret électrique piscine n’est pas un accessoire : c’est l’organe central qui gère, protège et synchronise tous les équipements du bassin. Il abrite les composants qui empêchent une surchauffe de la pompe, déclenchent la filtration selon un cycle précis ou encore transforment le courant pour alimenter les projecteurs sans danger. En cas de surintensité ou de fuite à la terre, c’est lui qui coupe automatiquement l’alimentation. Bref, il assure la protection des équipements comme celle des usagers.
Choisir les bons composants, c’est garantir une durée de vie optimale à l’installation. Certains modèles intègrent même des systèmes de détection de fuite ou des relais de sécurité pour les piscines chauffées. Pour bien choisir vos composants de protection, vous pouvez consulter les références sur deco-et-bricolage.fr. Attention toutefois : chaque bassin a des besoins spécifiques, et la tension domestique, bien que standard, doit être correctement dimensionnée pour éviter les surcharges.
Les composants indispensables pour un tableau efficace
L’horloge de programmation : le métronome du bassin
L’horloge modulaire règle le rythme de la filtration. Elle permet de programmer l’allumage et l’extinction de la pompe selon des plages horaires définies, évitant ainsi de faire tourner le système inutilement. En été, une filtration prolongée est nécessaire ; en hiver, elle peut être réduite. Un bon réglage, adapté à la température et à l’usage, permet d’économiser de l’énergie tout en maintenant une eau propre. Sans elle, la gestion reste manuelle – et souvent négligée.
Le disjoncteur magnétothermique pour la protection moteur
Ce composant protège la pompe contre deux types de défauts : les surcharges prolongées (effet thermique) et les courts-circuits (effet magnétique). Il doit être calibré précisément selon l’intensité absorbée par le moteur, faute de quoi il ne répondra pas correctement en cas de problème. Un mauvais calibrage peut entraîner des coupures intempestives ou, pire, un défaut de protection. C’est un élément clé de la protection magnétothermique, souvent intégré dans les tableaux standards.
Le transformateur pour l’éclairage subaquatique
Les projecteurs immergés fonctionnent en basse tension, généralement 12 volts. Le transformateur, souvent de type transformateur TBTS (Très Basse Tension de Sécurité), convertit donc le 230 volts du réseau domestique. C’est une mesure de sécurité cruciale : en zone humide, la réduction de tension limite fortement le risque d’électrocution. Il doit être installé à l’abri de l’humidité et protégé contre les surtensions.
- Disjoncteur différentiel 30mA : indispensable pour couper le courant en cas de fuite à la terre
- Horloge modulaire : pour programmer la filtration selon les saisons
- Contacteur de puissance : permet de commander des équipements lourds sans surcharger l’horloge
- Borniers de terre : assurent une mise à la terre fiable et conforme
- Transformateur TBTS : sécurise l’alimentation des projecteurs
Choisir son modèle selon la configuration technique
Le choix du coffret dépend directement de la complexité de l’installation. Une piscine simple avec filtration et éclairage basique n’a pas les mêmes besoins qu’un bassin équipé de chauffage, de traitement automatique ou de nage à contre-courant. L’évolution future du projet doit aussi être anticipée : prévoir un modèle évolutif peut éviter un remplacement coûteux plus tard.
| Type de coffret | Équipements gérés | Avantage principal | Usage recommandé |
|---|---|---|---|
| Coffret standard | Filtration, éclairage | Installation simple et économique | Piscines familiales sans chauffage |
| Coffret évolutif | Filtration, éclairage, pompe à chaleur, traitement | Capacité d’extension sans changement de tableau | Piscines modernes ou projets futurs |
| Coffret connecté | Filtration, éclairage, chauffage, traitement, capteurs | Pilotage à distance, automatisation intelligente | Utilisateurs exigeants ou absents fréquemment |
Bonnes pratiques d’installation et raccordement
Le respect des normes de sécurité en zone humide
L’installation électrique autour d’une piscine est strictement encadrée par la norme NF C 15-100. Elle définit des volumes de sécurité autour du bassin, dans lesquels certaines installations sont interdites ou fortement limitées. Le coffret électrique doit être placé à une distance minimale du plan d’eau – généralement hors du volume 2, soit à plus de 3,5 mètres du bord. Il doit aussi être protégé contre les intempéries et l’humidité, avec un indice de protection adapté (IP55 minimum).
L’importance d’une mise à la terre irréprochable
La mise à la terre est un maillon essentiel de la sécurité. Elle permet d’évacuer les courants de fuite vers le sol en cas de défaut d’isolement. Sans elle, un contact accidentel avec une pièce métallique sous tension peut être mortel. On parle souvent de pool-terre : une prise de terre dédiée aux équipements de la piscine, raccordée aux parties métalliques fixes (échelles, margelles, etc.). Elle doit être contrôlée régulièrement pour garantir son efficacité.
Les questions qu’on nous pose
Peut-on piloter son coffret depuis son smartphone aujourd’hui ?
Oui, les coffrets connectés équipés d’un module Wi-Fi ou Bluetooth permettent désormais un pilotage à distance. Vous pouvez allumer la filtration, ajuster le chauffage ou vérifier l’état des équipements depuis une application mobile. C’est particulièrement utile pour les absences fréquentes ou les résidences secondaires.
Quelle est la durée de vie moyenne des composants internes ?
Les horloges et contacteurs ont une durée de vie d’environ 5 à 10 ans selon l’utilisation. Les disjoncteurs et transformateurs durent généralement plus longtemps, mais doivent être contrôlés régulièrement. L’humidité et les variations de température peuvent accélérer leur vieillissement.
L’installation par un particulier annule-t-elle la garantie ?
Non, pas systématiquement, mais la garantie du fabricant peut être invalidée si l’installation ne respecte pas les normes en vigueur. Pour préserver vos droits, il est fortement recommandé de faire appel à un électricien qualifié, surtout pour les circuits en zone humide.
